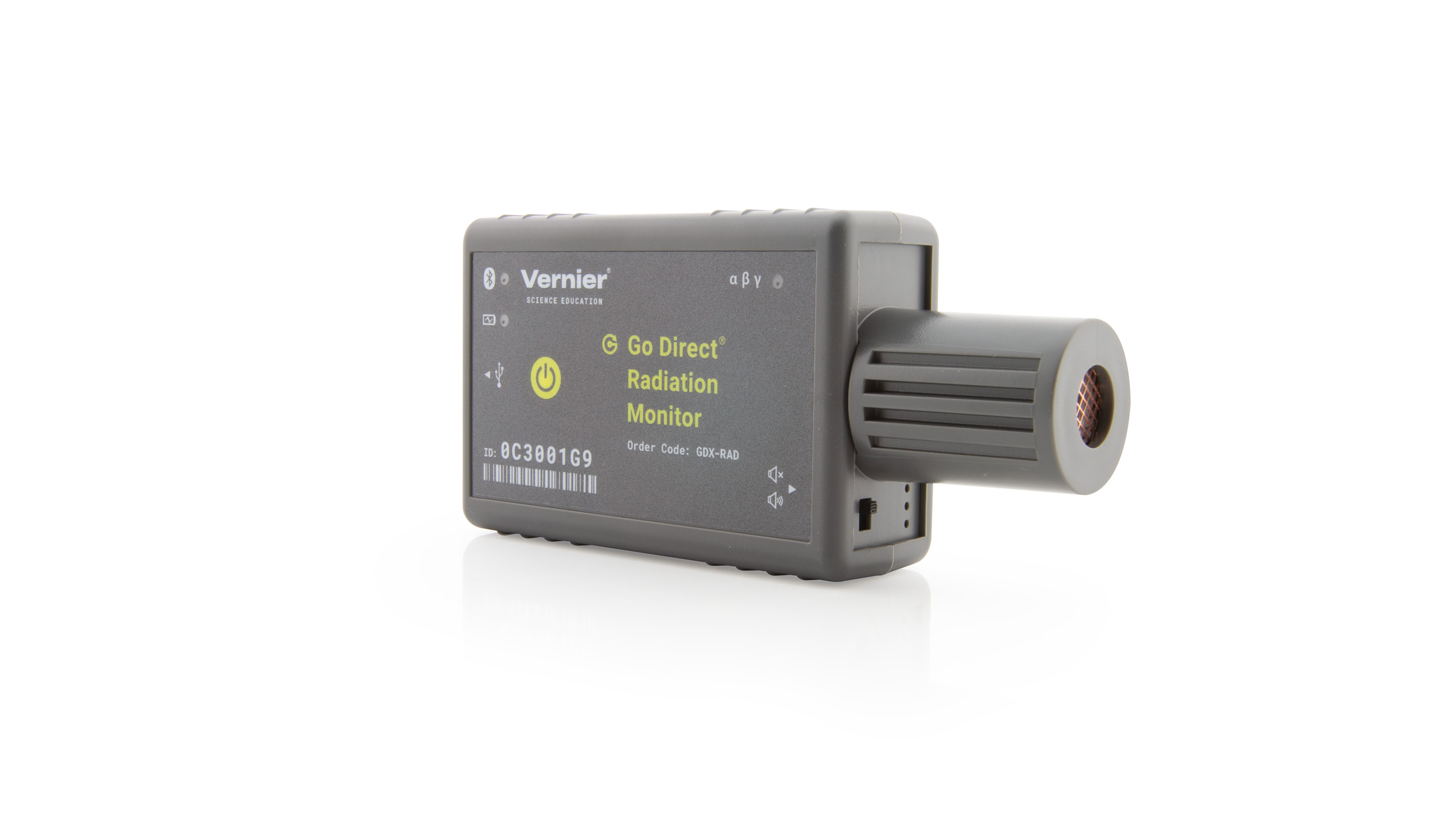

O Vernier Go Direct® Radiation Monitor é um sensor educacional avançado que permite a deteção e medição de radiações alfa (α), beta (β), gama (γ) e raios X. Com conectividade Bluetooth® e USB, é ideal para experiências em Física, Ciências Ambientais e Química, desde o ensino secundário até ao universitário.

Descrição Técnica

• Sensor: Tubo Geiger-Müller LND 712 (ou equivalente), com janela de mica de 1,5–2,0 mg/cm², sensível a radiações α, β, γ e raios X.
• Conectividade: Bluetooth® 4.2 e USB.
• Bateria: Íon de lítio recarregável de 300 mAh, com autonomia de aproximadamente 24 horas.
• Indicadores: LED vermelho que pisca a cada deteção de radiação e sinal sonoro opcional.
• Compatibilidade: Software Vernier Graphical Analysis® e LabQuest App.
• Dimensões: Aproximadamente 12 cm × 6 cm × 3 cm; peso de 94 g.

Aplicações Educativas e Experimentais

O GDX-RAD é adequado para diversas atividades práticas:

• Estudos de estatísticas de contagem nuclear: analisar a aleatoriedade na deteção de partículas radioativas.
• Experiências de blindagem: avaliar a eficácia de diferentes materiais na atenuação de radiações.
• Medição de taxas de decaimento: estudar a meia-vida de isótopos radioativos.
• Monitorização de progenitores do radão: detetar a presença de produtos de decaimento do radão no ambiente.

Compatibilidade e Conectividade

• Conexão: Bluetooth® ou USB.
• Compatível com:
  • Computadores (Windows/Mac).
  • Dispositivos móveis (iOS/Android).
  • Chromebooks.
  • Plataformas LabQuest 2 e 3.
• Software: Vernier Graphical Analysis®, LabQuest App.

Guia de Atividades

1. Medição da Radiação de Fundo

• Objetivo: Determinar a taxa de radiação natural presente no ambiente.
• Procedimento:
  • Ligue o GDX-RAD e conecte-o ao software Vernier Graphical Analysis®.
  • Inicie a coleta de dados sem fontes radioativas próximas, por um período de 5 a 10 minutos.
  • Registre os contadores por segundo (CPS) médios.
• Discussão: Compare os valores obtidos em diferentes locais da escola ou em ambientes externos.

2. Identificação de Tipos de Radiação

• Objetivo: Distinguir entre radiações alfa, beta e gama utilizando materiais de blindagem.
• Procedimento:
  • Utilize uma fonte radioativa segura (por exemplo, uma amostra de urânio de baixa atividade).
  • Meça a radiação sem obstáculos.
  • Introduza barreiras como papel (bloqueia alfa), alumínio fino (bloqueia beta) e chumbo (atenua gama).
  • Registre as variações nos contadores por segundo.
• Discussão: Analise como diferentes materiais afetam a detecção de cada tipo de radiação.

3. Estudo da Meia-Vida de Isótopos

• Objetivo: Compreender o conceito de meia-vida através da simulação de decaimento radioativo.
• Procedimento:
  • Utilize uma fonte radioativa com meia-vida conhecida.
  • Meça a atividade em intervalos regulares de tempo.
  • Plote os dados e ajuste uma curva exponencial.
• Discussão: Compare os resultados experimentais com os valores teóricos da meia-vida.

4. Exploração da Blindagem de Radiação

• Objetivo: Investigar a eficácia de diferentes materiais na atenuação da radiação.
• Procedimento:
  • Posicione o GDX-RAD a uma distância fixa da fonte radioativa.
  • Introduza materiais como madeira, plástico, vidro e metal entre a fonte e o sensor.
  • Meça e registre os contadores por segundo para cada material.
• Discussão: Avalie quais materiais oferecem melhor proteção contra diferentes tipos de radiação.

5. Monitoramento de Radiação Ambiental

• Objetivo: Avaliar a presença de radiação em diferentes ambientes.
• Procedimento:
  • Realize medições em locais como laboratórios, áreas externas, porões e proximidades de equipamentos eletrônicos.
  • Compare os níveis de radiação detectados.
• Discussão: Identifique possíveis fontes naturais ou artificiais de radiação nos ambientes analisados.
