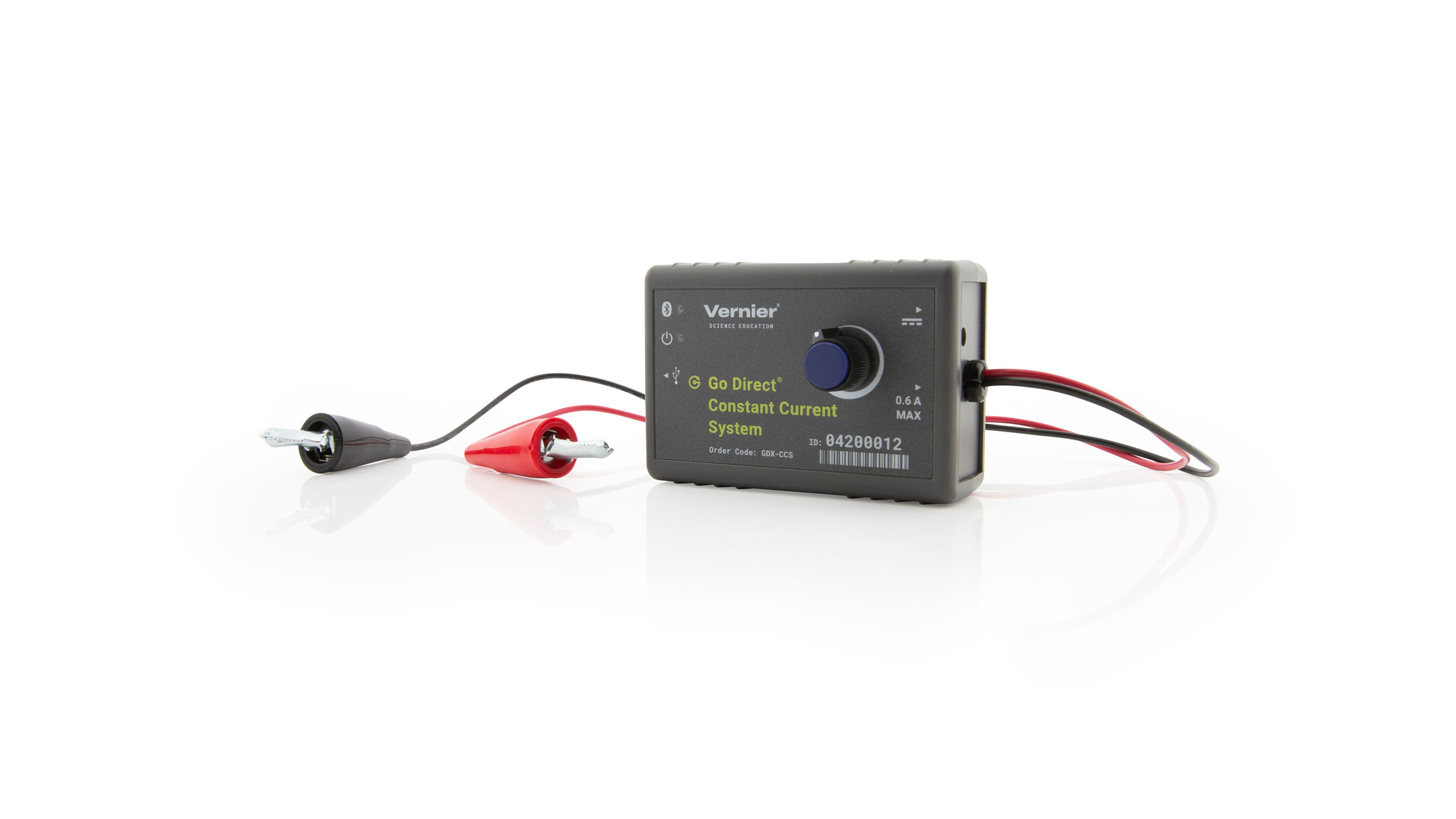

O Vernier Go Direct Constant Current System (GDX-CCS) é uma fonte de alimentação contínua (CC) com uma sonda de corrente integrada, concebida para experiências de eletroquímica. Este sistema elimina a necessidade de uma fonte de alimentação separada, fornecendo até 0,6 A a 5 V CC, com ajustes automáticos de voltagem para complementar a corrente selecionada.

Cconecta-se ao dispositivo do utilizador via Bluetooth® ou USB, sendo compatível com o software Vernier Graphical Analysis, que permite a visualização em tempo real dos dados e a criação de gráficos para análise posterior.

Ficha Técnica

• Código do produto: GDX-CCS
• Faixa de corrente: 0 a 0,6 A
• Tensão de saída: 5 V CC
• Conectividade: Bluetooth® ou USB
• Software compatível: Vernier Graphical Analysis
• Dimensões:
  • Base: 13 cm × 15 cm × 1,5 cm
  • Corpo: 9 cm × 9 cm × 24 cm
• Peso: 1,0 kg
• Inclui:
  • Fonte de alimentação CC
  • Adaptador AC
  • Cabo micro USB

Experiências

1. Eletrólise da água

• Objetivo: decompor a água em hidrogénio e oxigénio usando corrente elétrica.
• Procedimento:
  1. Ligar a célula de eletrólise ao GDX‑CCS.
  2. Selecionar corrente adequada (ex.: 0,2 A) e iniciar o fornecimento de CC.
  3. Observar a formação de bolhas nos eletrodos (hidrogénio no cátodo e oxigénio no ânodo).
  4. Registar corrente e tempo para calcular quantidade de gás produzido.

2. Determinação do número de Avogadro

• Objetivo: calcular o número de partículas por mol usando a Lei de Faraday.
• Procedimento:
  1. Realizar eletrólise de uma solução metálica (ex.: cobre II).
  2. Medir a massa de metal depositado no eletrodo.
  3. Registar a corrente e o tempo de passagem da corrente.
  4. Aplicar a fórmula de Faraday para determinar o número de átomos/mol.

3. Eletrodeposição (galvanoplastia)

• Objetivo: depositar uma camada metálica sobre um objeto condutor.
• Procedimento:
  1. Preparar solução de eletrólito (ex.: sulfato de cobre).
  2. Conectar o GDX‑CCS e ajustar a corrente desejada.
  3. Submergir o objeto condutor como cátodo e um pedaço de metal como ânodo.
  4. Observar o crescimento da camada metálica e medir a corrente durante o processo.

4. Estudo de reações redox

• Objetivo: analisar reações de oxidação e redução em soluções aquosas.
• Procedimento:
  1. Preparar soluções redox (ex.: permanganato e sulfito).
  2. Ligar os eletrodos ao GDX‑CCS e fornecer corrente constante.
  3. Observar alterações de cor ou formação de precipitado nos eletrodos.
  4. Registar corrente e tempo para correlacionar com a quantidade de reagente transformado.

5. Experiência de rendimento de eletrólise

• Objetivo: comparar o rendimento experimental com o teórico de uma reação eletroquímica.
• Procedimento:
  1. Realizar eletrólise de uma solução conhecida com corrente constante.
  2. Medir a quantidade de substância formada.
  3. Calcular o rendimento usando os valores de corrente e tempo.
