Este sensor é amplamente utilizado para medir e analisar a qualidade da água, sendo ideal para experimentos em ciências ambientais, biologia ou química.

Principais Características:

1. Medições Múltiplas em um Único Dispositivo:
   • Mede oxigênio dissolvido (OD).
   • Condutividade.
   • Níveis de pH.
   • Temperatura.
2. Conectividade Sem Fio e USB:
   • Possui Bluetooth para coleta de dados sem fio.
   • Compatível com USB, permitindo uso em ambientes onde o wireless não é viável.
3. Durabilidade e Portabilidade:
   • Construído para uso em campo e laboratório.
   • Bateria recarregável para uso prolongado em estudos de campo.
4. Aplicações:
   • Monitoramento de ambientes aquáticos.
   • Avaliação do impacto da poluição.
   • Ensino de princípios de química da água.

Compatibilidade:

O sensor funciona com os softwares Vernier Graphical Analysis 4 e Vernier Graphical Analysis Pro, disponíveis em várias plataformas, como iOS, Android, Windows e macOS.

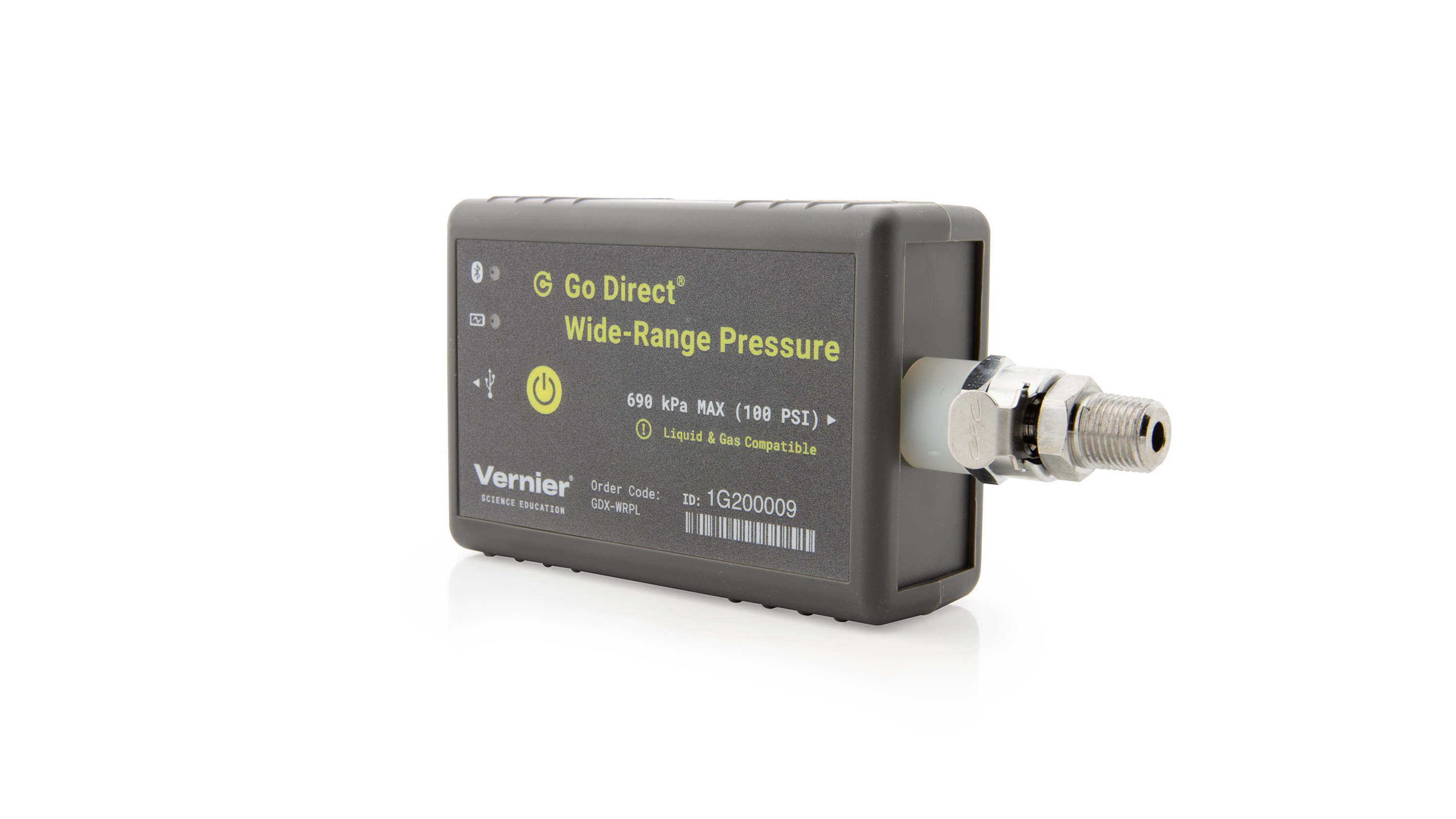

Guião Técnico – Sensor de Pressão de Ampla Faixa Go Direct® (GDX-WRPL)

1. Título da Atividade

Estudo da Lei de Boyle através da Medição da Pressão em Gases com o Sensor GDX-WRPL

2. Objetivos da Atividade

• Compreender a relação inversa entre volume e pressão de um gás (Lei de Boyle).
• Utilizar corretamente o sensor de pressão Go Direct® Wide-Range Pressure Sensor (GDX-WRPL).
• Recolher, registar e analisar dados experimentais com recurso a tecnologia digital.
• Aplicar o método científico na verificação de leis físicas.

3. Materiais Necessários

• Sensor Go Direct® Wide-Range Pressure Sensor (GDX-WRPL)
• Computador ou tablet com Graphical Analysis® instalado
• Seringa de 20–60 mL com conector Luer-lock
• Tubo de ligação (sem fugas de ar)
• Suporte para manter a seringa fixa
• Ficha de registo ou caderno de laboratório

4. Princípios Científicos Envolvidos

A Lei de Boyle afirma que, à temperatura constante, a pressão de um gás é inversamente proporcional ao seu volume:

O sensor GDX-WRPL permite medir com precisão a pressão absoluta dentro de uma seringa à medida que o volume é alterado manualmente, permitindo verificar esta relação.

5. Procedimento Experimental

Parte A – Preparação do Equipamento

1. Ligar o sensor GDX-WRPL ao dispositivo via Bluetooth ou USB.
2. Abrir o software Graphical Analysis® e criar uma nova experiência de recolha de dados.
3. Ligar o sensor à seringa usando o tubo de ligação e garantir vedação completa.
4. Retirar o êmbolo da seringa até 60 mL e fixar a seringa verticalmente.

Parte B – Recolha de Dados

1. Começar a recolha de dados no software.
2. Reduzir o volume da seringa gradualmente para: 50 mL, 40 mL, 30 mL, 25 mL, 20 mL, 15 mL e 10 mL.
3. Em cada volume, registar o valor de pressão absoluta indicado pelo sensor (em kPa).
4. Parar a recolha de dados e guardar os valores em tabela.

6. Registo de Dados
