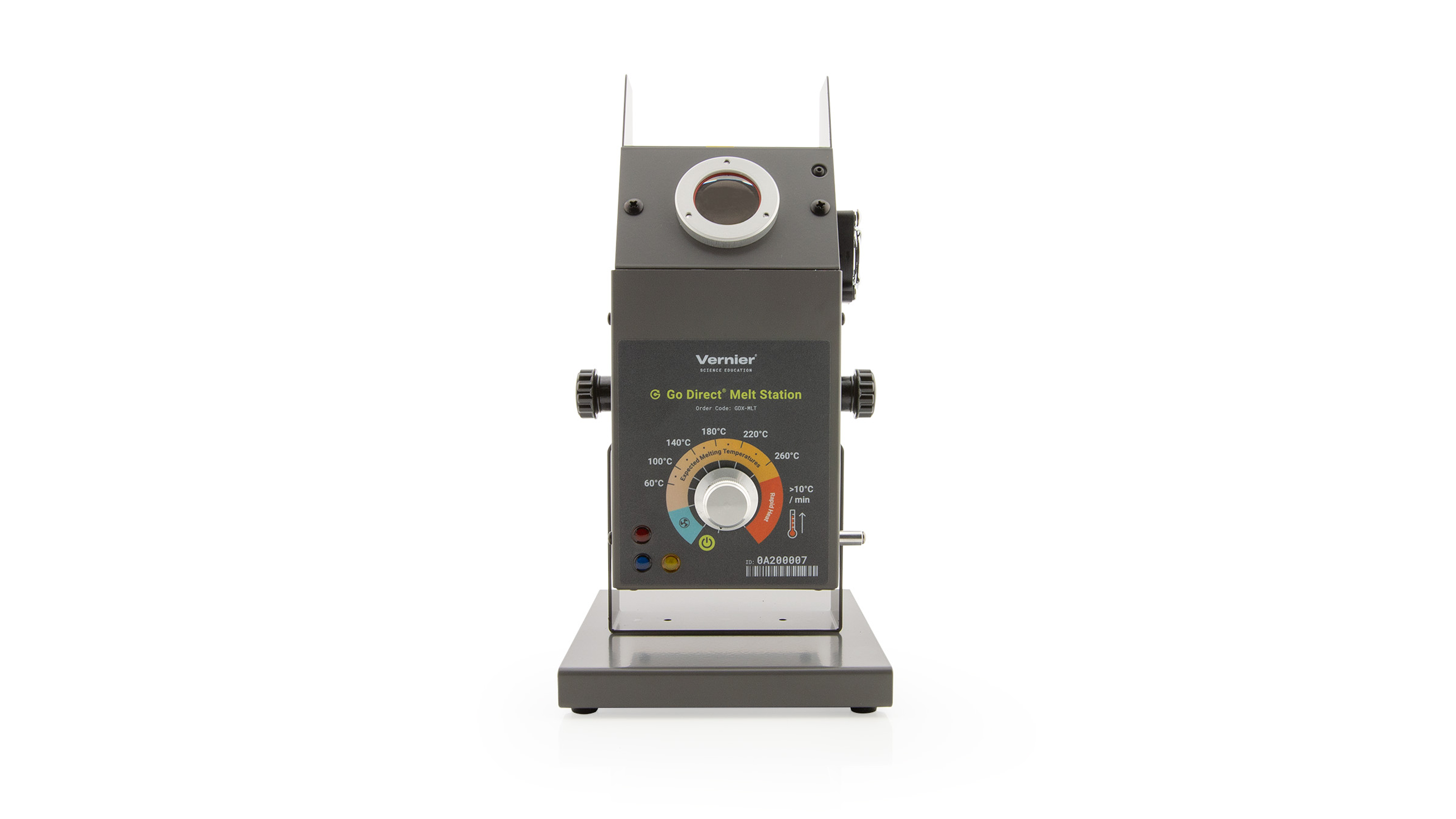

O Vernier Go Direct Melt Station (GDX-MLT) é um equipamento desenvolvido para determinar com precisão o ponto de fusão de substâncias sólidas, utilizando o método visual de capilaridade. Este sensor é ideal para experiências laboratoriais em química analítica e orgânica, permitindo a identificação de compostos e a análise de produtos de reação através da observação direta da fusão da amostra.

O GDX-MLT conecta-se via Bluetooth® ou USB ao dispositivo do utilizador, sendo compatível com o software Vernier Graphical Analysis, que permite a visualização em tempo real dos dados e a criação de gráficos para análise posterior.

Ficha Técnica

• Código do produto: GDX-MLT
• Faixa de medição: Ambiente até 260 °C
• Resolução: 0,10 °C
• Precisão: ±0,31 °C + 0,0006 × T (onde T é a temperatura em °C)
• Conexões: Bluetooth® ou USB
• Compatibilidade de software: Vernier Graphical Analysis
• Dimensões:
  • Base: 13 cm × 15 cm × 1,5 cm
  • Corpo: 9 cm × 9 cm × 24 cm
• Peso: 1,0 kg
• Características adicionais:
  • Bloqueio de segurança que desliga automaticamente o aquecedor após 60 minutos de inatividade.
  • Iluminação LED branca para visualização clara da amostra.
  • Três slots para tubos capilares com diâmetro externo entre 1,4 mm e 1,8 mm e comprimento de 100 mm.
  • Lente de visualização com diâmetro funcional de 27 mm.
  • Ventoinhas internas para redução do tempo de espera entre os testes.

Experiências

1. Determinação do ponto de fusão de substâncias puras

• Objetivo: medir o ponto de fusão de substâncias conhecidas (ex.: aspirina, benzoato de sódio, cafeína).
• Procedimento:
  1. Colocar a amostra num tubo capilar.
  2. Inserir o tubo no suporte do GDX‑MLT.
  3. Ligar o sensor e iniciar o aquecimento gradual.
  4. Observar a temperatura à qual a substância passa do estado sólido para líquido.
• Resultado esperado: valores próximos do ponto de fusão teórico do composto, confirmando a pureza.

2. Identificação de substâncias desconhecidas

• Objetivo: identificar compostos através do seu ponto de fusão.
• Procedimento:
  1. Preparar o tubo capilar com a amostra desconhecida.
  2. Aquecer utilizando o GDX‑MLT e registar a temperatura de fusão.
  3. Comparar o valor obtido com uma tabela de pontos de fusão de compostos conhecidos.
• Resultado esperado: correspondência do ponto de fusão que permite inferir a identidade da substância.

3. Análise de pureza de substâncias

• Objetivo: avaliar a pureza de um composto.
• Procedimento:
  1. Preparar a amostra no tubo capilar.
  2. Registar a temperatura de fusão com o sensor.
  3. Comparar com o ponto de fusão teórico do composto puro.
• Observações:
  • Um ponto de fusão mais baixo ou alargado indica impurezas.
  • Um ponto de fusão nítido e próximo do valor teórico indica elevada pureza.

4. Estudo do efeito de misturas

• Objetivo: observar como a mistura de dois compostos altera o ponto de fusão.
• Procedimento:
  1. Preparar uma mistura em proporções conhecidas.
  2. Colocar a mistura no tubo capilar.
  3. Aquecer e registar a temperatura de fusão.
• Resultado esperado: o ponto de fusão da mistura será inferior ao dos compostos puros, ilustrando o efeito de impurezas.

5. Influência da pressão ou do aquecimento rápido

• Objetivo: estudar como variações nas condições experimentais afetam o ponto de fusão.
• Procedimento:
  1. Aquecer a amostra a diferentes taxas de aquecimento.
  2. Observar se o ponto de fusão aparente se altera.
  3. Comparar com o aquecimento lento padrão.
• Observações: aquecimento rápido pode dar fusão aparente a temperaturas ligeiramente superiores, ilustrando efeitos cinéticos.
