Descrição

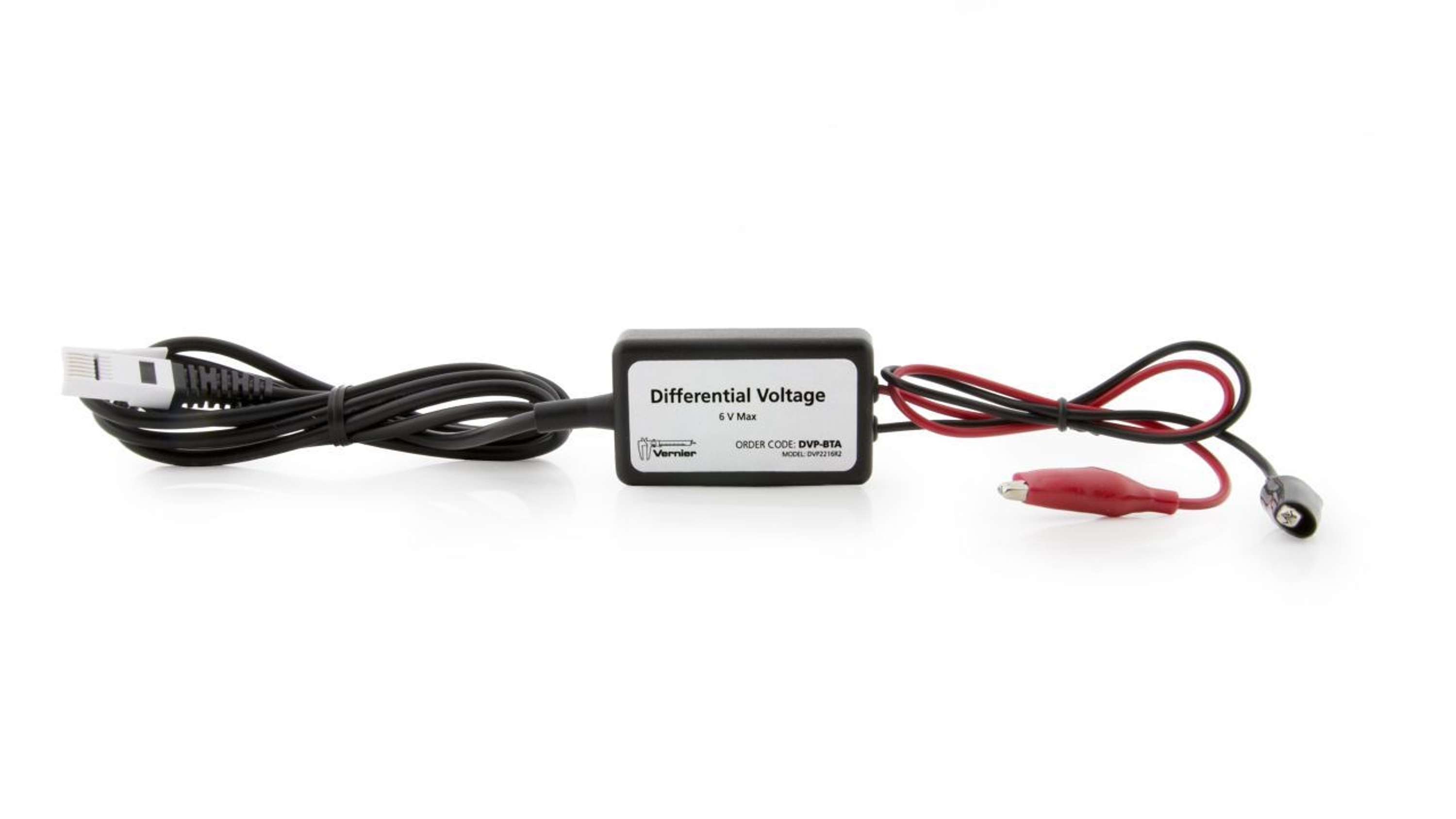

O Sensor de Tensão Diferencial Vernier  é uma ferramenta educativa projetada para medir diferenças de potencial em circuitos de corrente contínua (CC) e alternada (CA) de baixa voltagem. Com uma faixa de medição de ±6,0 V, este sensor é ideal para explorar os princípios básicos da eletricidade, como em circuitos simples de "bateria e lâmpada".


Características principais:

  • Faixa de medição: ±6,0 V.
  • Impedância de entrada: 10 MΩ.
  • Tipo de entrada: Diferencial, ou seja, o terminal preto não está conectado ao terra da interface, permitindo a utilização de múltiplos sensores no mesmo circuito sem interferência de terra comum.

Compatibilidade: O DVP-BTA é compatível com diversas interfaces e softwares da Vernier, incluindo:

  • LabQuest 2 ou LabQuest 3.
  • LabQuest Mini.
  • Go!Link.
  • LabQuest App.
  • Logger Pro.
  • Logger Lite.

Procedimento de utilização:

  1. Conexão: Ligue o sensor à interface apropriada.
  2. Configuração: Inicie o software de recolha de dados compatível.
  3. Preparação da amostra: Conecte os terminais vermelho e preto do sensor aos pontos do circuito onde deseja medir a diferença de potencial.
  4. Medição: Inicie a recolha de dados para monitorizar a tensão entre os pontos selecionados.
  5. Análise: Utilize o software para visualizar e analisar os dados recolhidos.

Cuidados a ter:

  • Proteção: Evite tocar nos terminais durante a medição para prevenir choques elétricos.
  • Conexões: Assegure-se de que as ligações estão firmes e corretas para obter leituras precisas.
  • Armazenamento: Guarde o sensor em local seco e seguro, longe de fontes de calor ou luz intensa.

Principais Atividades:

  1. Estudo de Circuitos Elétricos Simples:
    • Medir a diferença de potencial em circuitos simples como os que envolvem baterias, lâmpadas ou resistores. Isso ajuda os estudantes a entender como a tensão é distribuída em circuitos em série ou paralelo.
  2. Lei de Ohm:
    • Realizar experimentos para confirmar a Lei de Ohm (V = I x R), medindo a tensão em resistores e calculando a corrente ou resistência com base na equação. Isso proporciona uma compreensão prática da relação entre a tensão, corrente e resistência.
  3. Análise de Circuitos em Série e Paralelo:
    • Medir a tensão em diferentes partes de circuitos em série e paralelo, para observar como a tensão se divide entre os componentes, confirmando os conceitos fundamentais de circuitos elétricos.
  4. Circuitos de Corrente Alternada (AC):
    • Estudar como a tensão varia ao longo de um ciclo em circuitos de corrente alternada (AC). Isso pode ser feito conectando o sensor a fontes de corrente alternada, como geradores ou transformadores, para observar as flutuações de tensão.
  5. Experimentos de Divisores de Tensão:
    • Utilizar o sensor para medir a tensão em diferentes pontos de um circuito divisor de tensão e estudar como a tensão se divide com base nas resistências conectadas em série.
  6. Verificação de Tensão em Fontes de Alimentação:
    • Medir a tensão de diferentes fontes de alimentação, como baterias, fontes de energia ou circuitos de alimentação, para verificar se estão funcionando dentro dos parâmetros desejados.
  7. Análise de Circuitos com Condutores e Isolantes:
    • Conectar o sensor a circuitos com diferentes tipos de condutores e isolantes para estudar como a tensão varia dependendo do material e da resistência do condutor.
  8. Testes de Componentes Eletrônicos:
    • Usar o sensor para verificar a tensão em diferentes componentes eletrônicos, como resistores, capacitores, diodos e transistores, e testar seu funcionamento de acordo com a voltagem fornecida.
  9. Investigação de Circuitos de Potência Elétrica:
    • Medir a tensão em circuitos de potência elétrica, como motores ou lâmpadas, e estudar o impacto da variação da tensão na eficiência e no funcionamento desses dispositivos.
  10. Estudo de Transientes Elétricos:
    • Estudar os transientes de tensão que ocorrem quando um circuito é ligado ou desligado, observando como a tensão pode mudar rapidamente durante esses eventos.
  11. Medição de Tensão Diferencial em Circuitos Complexos:
    • Usar o sensor para medir a diferença de potencial em circuitos mais complexos, como amplificadores ou sistemas de controle, onde é necessário medir a tensão entre pontos que não estão diretamente conectados ao terra.
  12. Monitoramento de Tensão em Circuitos Integrados:
    • Monitorar a tensão em circuitos integrados e outros dispositivos de baixa tensão, para garantir que operem dentro das faixas ideais de tensão.

Aplicações em Educação:

  • O sensor é ideal para salas de aula de física ou laboratórios de ciências, permitindo que os estudantes realizem experimentos práticos que demonstrem os princípios da eletricidade e magnetismo.
  • Projetos de engenharia elétrica: Permite o teste de protótipos e circuitos em projetos práticos, como os que envolvem fontes de alimentação, amplificadores e outros sistemas eletrônicos.

O Vernier DVP-BTA é uma ferramenta essencial para atividades educacionais e experimentos científicos, permitindo uma compreensão profunda dos conceitos de eletricidade e fornecendo medições precisas para análises de circuitos.


|
