Descrição

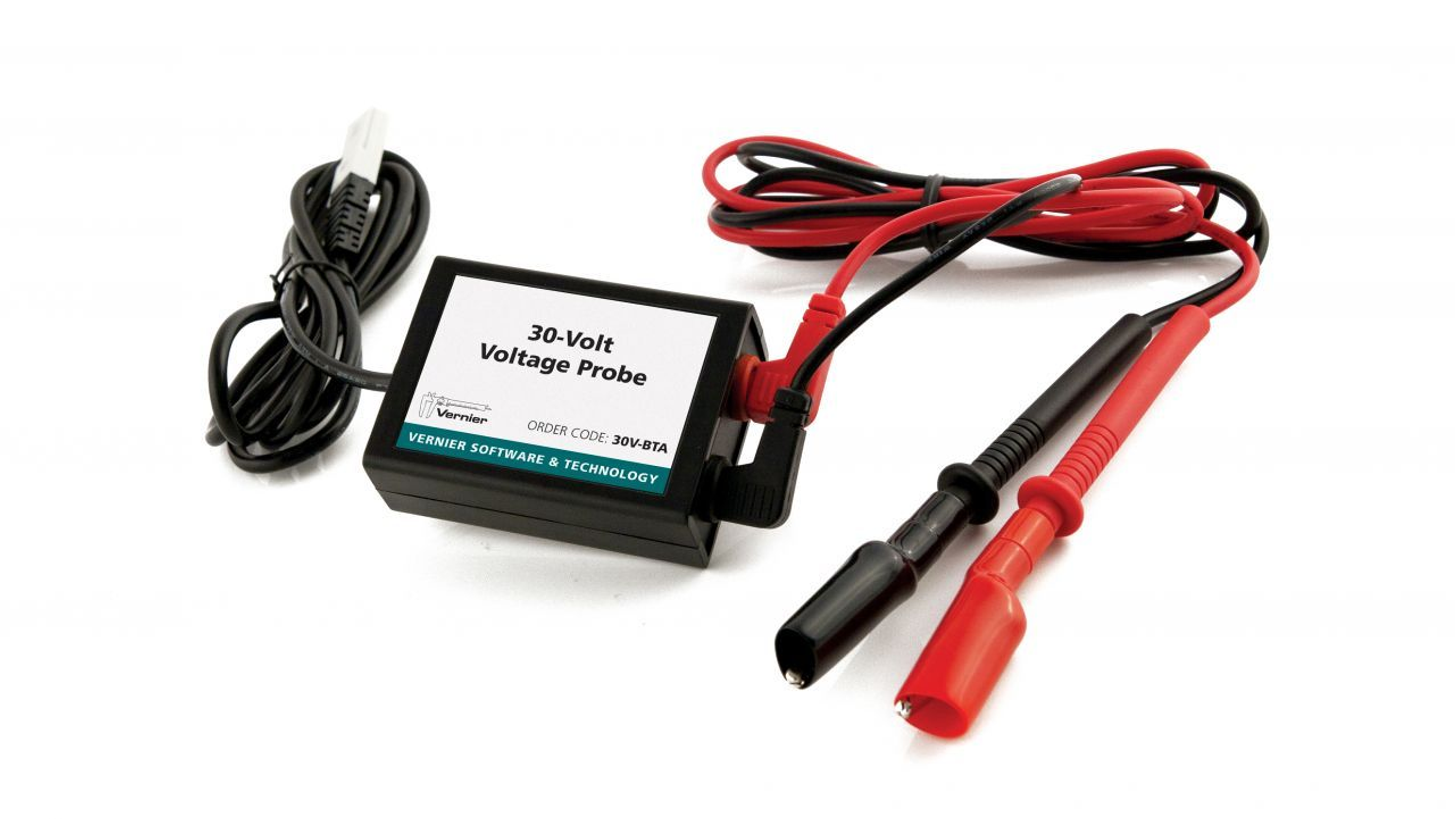

O Sensor de Tensão de 30 Volts Vernier é uma ferramenta educativa projetada para medir tensões na faixa de –30 V a +30 V, sendo ideal para experimentos que envolvem tensões superiores a 10 volts, como os realizados com painéis solares de grande porte.


Características principais:

  • Faixa de medição: –30 V a +30 V.
  • Impedância de entrada: 30 kΩ.
  • Entradas: Com aterramento, ou seja, o terminal preto está conectado ao terra da interface.

Compatibilidade: O 30V-BTA é compatível com diversas interfaces e softwares da Vernier, incluindo:

  • LabQuest 2 ou LabQuest original.
  • LabQuest Mini.
  • Go!Link.
  • SensorDAQ.
  • EasyLink com TI-Nspire™ ou TI-Nspire™ CAS.
  • TI-Nspire™ Lab Cradle.

Procedimento de utilização:

  1. Conexão: Ligue o 30V-BTA à interface apropriada.
  2. Configuração: Inicie o software de recolha de dados compatível.
  3. Preparação da amostra: Conecte os terminais vermelho e preto do sensor aos pontos do circuito onde deseja medir a diferença de potencial.
  4. Medição: Inicie a recolha de dados para monitorizar a tensão entre os pontos selecionados.
  5. Análise: Utilize o software para visualizar e analisar os dados recolhidos.

Cuidados a ter:

  • Proteção: Evite tocar nos terminais durante a medição para prevenir choques elétricos.
  • Conexões: Assegure-se de que as ligações estão firmes e corretas para obter leituras precisas.
  • Armazenamento: Guarde o sensor em local seco e seguro, longe de fontes de calor ou luz intensa.

Para informações detalhadas sobre calibração, manutenção e procedimentos específicos de uso, consulte o manual do utilizador disponível no site oficial da Vernier.


Principais Atividades:

  1. Estudo de Circuitos Elétricos de Alta Tensão:
    • Medir a tensão em circuitos com fontes de alimentação de até 30 V. Isso é útil para estudar o comportamento de componentes como resistores, lâmpadas, e outros dispositivos eletrônicos em circuitos de maior tensão.
  2. Lei de Ohm em Circuitos de Alta Tensão:
    • Realizar experimentos para confirmar a Lei de Ohm (V = I × R) em circuitos de maior tensão. Os estudantes podem medir a tensão em resistores de diferentes valores e calcular a corrente que passa por eles, ou estudar como a tensão se distribui em circuitos em série e paralelo.
  3. Circuitos de Corrente Contínua (CC) e Alternada (CA):
    • Medir tensões em circuitos de corrente contínua (CC) e corrente alternada (CA), estudando as diferenças entre esses dois tipos de corrente e como a tensão se comporta em cada caso.
  4. Testes de Fontes de Alimentação:
    • Usar o sensor para verificar a tensão de diferentes fontes de alimentação, como baterias, fontes de alimentação reguladas e fontes de tensão variável, para garantir que elas estão operando dentro da faixa especificada de 30V.
  5. Medição de Tensão em Componentes Eletrônicos:
    • Medir a tensão em componentes eletrônicos, como transistores, capacitores, diodos e circuitos integrados, garantindo que operem dentro da faixa de tensão adequada.
  6. Verificação de Tensão em Sistemas Fotovoltaicos:
    • Realizar medições em sistemas solares (fotovoltaicos) para verificar a tensão gerada pelos painéis solares. O sensor é adequado para tensões de até 30V, tornando-o ideal para testes de sistemas solares em pequena escala.
  7. Estudo de Divisores de Tensão:
    • Construir e estudar divisores de tensão utilizando resistores para observar como a tensão se divide entre os diferentes componentes de um circuito. O sensor pode ser utilizado para medir as tensões em diferentes pontos do circuito divisor.
  8. Análise de Transientes de Tensão:
    • Estudar as flutuações de tensão (transientes) em circuitos, especialmente quando ocorrem mudanças no sistema, como o ligar/desligar de componentes ou fontes de alimentação.
  9. Medição de Tensão em Circuitos de Potência:
    • Medir a tensão em circuitos que operam com dispositivos de potência, como motores, geradores e outros dispositivos de maior consumo elétrico, para entender como a tensão afeta o desempenho desses sistemas.
  10. Testes de Eficiência Energética:
    • Usar o sensor para medir a tensão em circuitos de dispositivos que consomem energia elétrica e avaliar sua eficiência energética, comparando as tensões de entrada e saída de diferentes sistemas.
  11. Análise de Circuitos de Amplificação:
    • Medir a tensão de amplificadores e outros circuitos de amplificação de sinais elétricos, para avaliar seu funcionamento e performance em diferentes níveis de tensão.
  12. Exploração de Circuitos com Fatores de Segurança:
    • Estudar como a tensão de até 30 V pode ser utilizada em sistemas que exigem segurança em termos de limite de tensão, como sistemas de controle e sensores em ambientes industriais.

Aplicações em Educação:

  • Experimentos de física: O sensor é ideal para salas de aula de física para estudar as propriedades da eletricidade e magnetismo.
  • Projetos de engenharia elétrica: Usado em laboratórios de engenharia para testar e desenvolver sistemas elétricos de maior escala.


|

Voltagem de 30 volts
