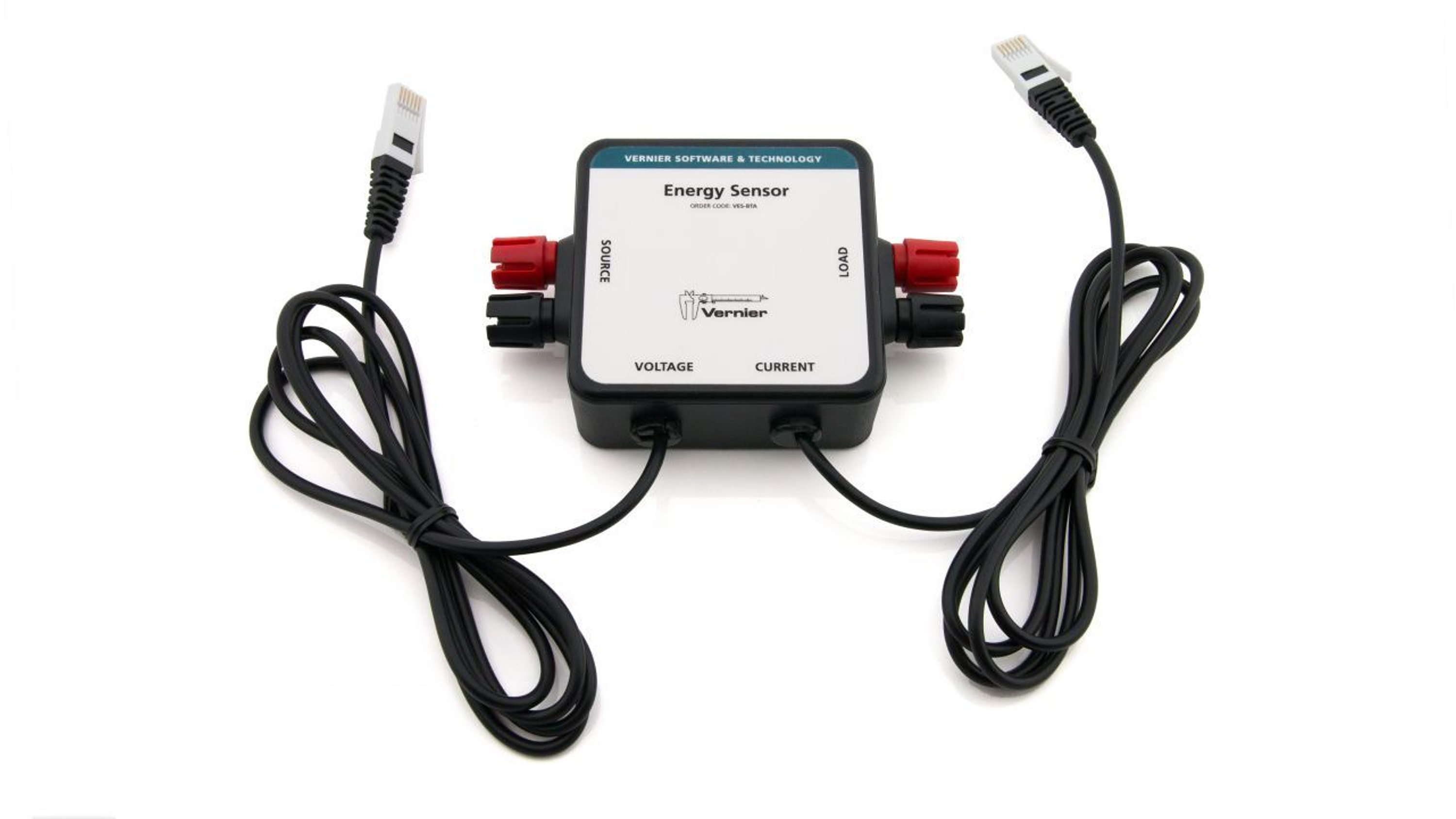

O VES-BTA é o Sensor de Energia Vernier, utilizado para a medição direta de tensão (voltagem) e corrente elétrica em circuitos de corrente contínua (DC). É especialmente útil em experiências educativas relacionadas com energia elétrica, potência, eficiência de fontes e análise de circuitos. Ao combinar medições de corrente e tensão, o sensor permite a análise detalhada do comportamento energético de diversos componentes elétricos.

Características Técnicas:

• Nome: Sensor de Energia Vernier
• Código do modelo: VES-BTA
• Tipo de ligação: BTA (interface analógica Vernier)
• Medições simultâneas:
  • Tensão: ±30 V
  • Corrente: ±1.0 A
• Resolução:
  • Tensão: 0,016 V
  • Corrente: 0,52 mA
• Impedância de entrada (tensão): > 2 MΩ
• Resistência de inserção (corrente): 0,1 Ω
• Resposta em frequência: até 160 Hz (-3 dB)
• Conectores: Dois pares de terminais tipo banana (Fonte e Carga)
• Compatível com:
  • LabQuest 3, LabQuest Mini
  • SensorDAQ
  • Logger Pro, Graphical Analysis, LabQuest App

Atividades Educativas:

Este sensor permite a realização de diversas experiências práticas no ensino da Física e Ciências, promovendo uma compreensão mais profunda dos conceitos elétricos.

1. ⚡ Lei de Ohm

• Objetivo: Verificar a relação entre tensão, corrente e resistência.
• Procedimento: Ligar resistores de diferentes valores e medir V e I.
• Resultados esperados: Gráfico linear V vs I.

2. 🔌 Potência e Energia Elétrica

• Objetivo: Medir a potência elétrica dissipada por uma carga e calcular a energia consumida.
• Procedimento: Ligar uma lâmpada ou motor e medir V e I em tempo real.
• Resultados esperados: P = V × I, energia = área sob a curva da potência.

3. 🔋 Eficiência de Fontes de Energia

• Objetivo: Comparar a energia fornecida por diferentes fontes (painéis solares, pilhas, etc.).
• Procedimento: Medir energia fornecida sob diferentes condições de carga.
• Resultados esperados: Eficiência = energia útil / energia fornecida.

4. 🔃 Carga e Descarga de Capacitores

• Objetivo: Estudar o comportamento de capacitores em circuitos RC.
• Procedimento: Observar a variação da tensão ao longo do tempo numa carga e descarga.
• Resultados esperados: Curvas exponenciais de V(t).

5. 🌬️ Energia Renovável (Solar ou Eólica)

• Objetivo: Medir a energia gerada por fontes renováveis em diferentes condições.
• Procedimento: Usar com painéis solares ou turbinas ligadas ao sensor.
• Resultados esperados: Comparação da energia gerada vs condições ambientais.
