Descrição

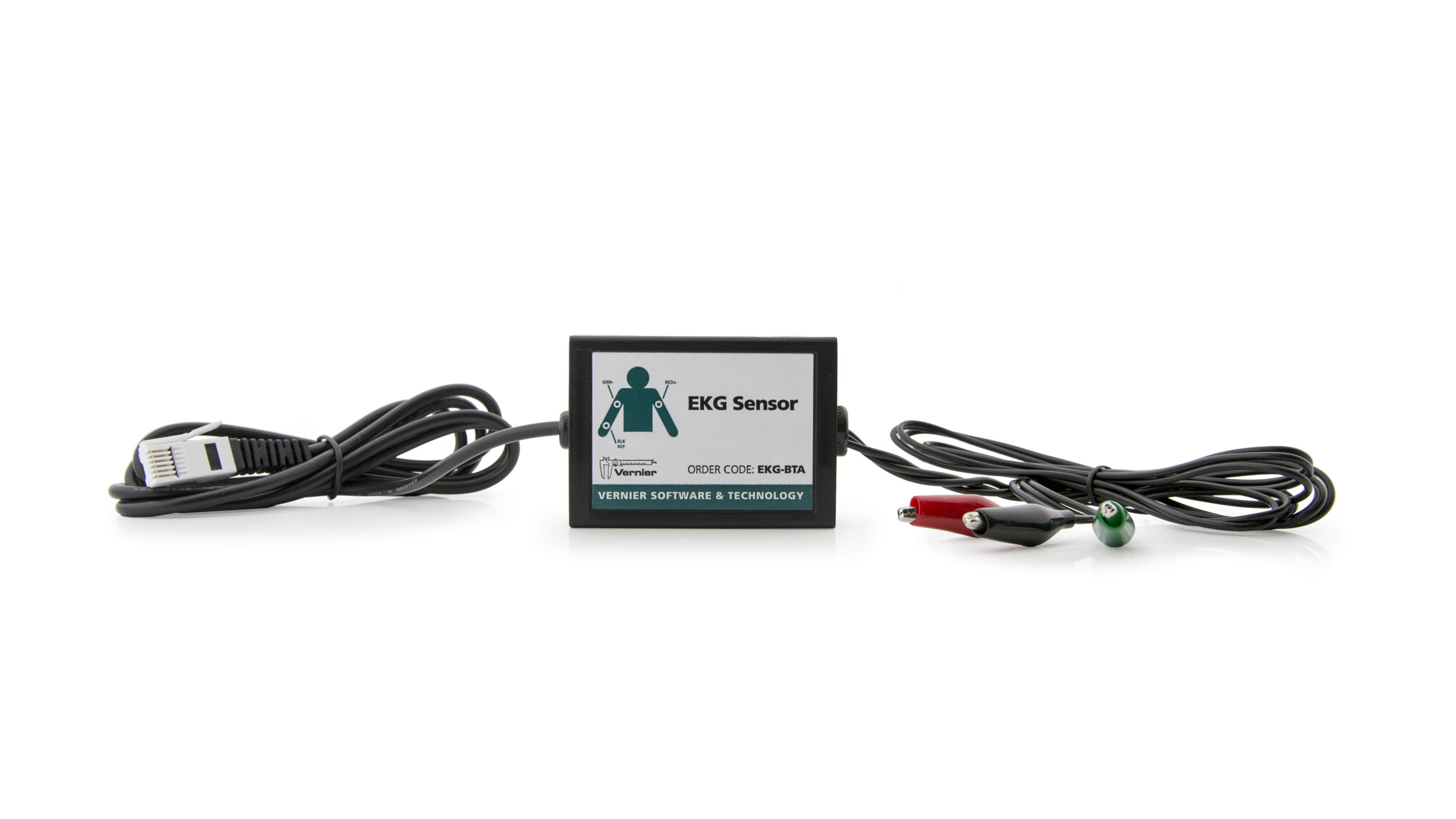

O sensor Vernier EKG-BTA (Electrocardiogram Sensor) é um dispositivo projetado para registrar a atividade elétrica do coração, gerando um traçado de eletrocardiograma (ECG). Ele é amplamente utilizado em contextos educacionais, para demonstrações e estudos relacionados à fisiologia humana, e em algumas pesquisas científicas básicas.


Descrição e Características

  • Finalidade: Medir a atividade elétrica do coração para estudar batimentos cardíacos, frequência cardíaca e ritmos cardíacos.
  • Conexão: Compatível com interfaces Vernier, como LabQuest, LabPro e outras que suportam conectores BTA.
  • Tipo de Sensor: Sensor de eletrocardiograma (EKG/ECG), que usa eletrodos para captar sinais elétricos do corpo.
  • Aplicações:
    • Estudos de fisiologia cardíaca em aulas de biologia ou ciências da saúde.
    • Demonstração do funcionamento do coração e análise de sua atividade elétrica.
    • Experimentos sobre o impacto de exercícios, estresse e outros fatores na frequência cardíaca.

Especificações Técnicas

  • Sinais Registrados: Captura o traçado PQRST do eletrocardiograma, representando a despolarização e repolarização do coração.
  • Faixa de Frequência: Projetado para captar sinais na faixa típica de ECG, geralmente de 0,05 a 100 Hz.
  • Conexões:
    • Usa três eletrodos adesivos descartáveis conectados ao corpo (dois nos braços e um na perna ou tórax, dependendo do experimento).
  • Medições:
    • Fornece dados para calcular frequência cardíaca em batimentos por minuto (BPM) e analisar padrões de atividade elétrica.
  • Compatibilidade:
    • Interfaces LabQuest, LabQuest Mini, LabPro e outros dispositivos com portas BTA.

Instruções de Uso

  1. Preparação:
    • Fixe os eletrodos adesivos na pele, geralmente nos braços (direito e esquerdo) e na perna esquerda ou tórax, dependendo da configuração.
    • Conecte os fios do sensor aos eletrodos.
  2. Configuração:
    • Conecte o sensor a uma interface compatível e inicie o software Vernier Logger Pro ou Logger Lite.
  3. Coleta de Dados:
    • Realize a coleta em repouso ou durante atividades para estudar variações na atividade elétrica do coração.
  4. Análise:
    • Analise o traçado do ECG e calcule a frequência cardíaca usando o software.

Cuidados e Manutenção

  • Eletrodos Adesivos:
    • Substituir os eletrodos adesivos após cada uso para garantir a qualidade do sinal.
  • Conexões:
    • Verificar se os fios estão bem conectados aos eletrodos e ao sensor.
  • Armazenamento:
    • Guardar o sensor em local seco e limpo para preservar sua integridade.

Aplicações Comuns

  • Educação:
    • Experimentos práticos em fisiologia humana e biologia.
    • Demonstrações de como o coração gera sinais elétricos.
  • Pesquisas Básicas:
    • Estudos sobre variações da frequência cardíaca.
    • Análise de impacto de exercícios físicos no ritmo cardíaco.
|
