Descrição

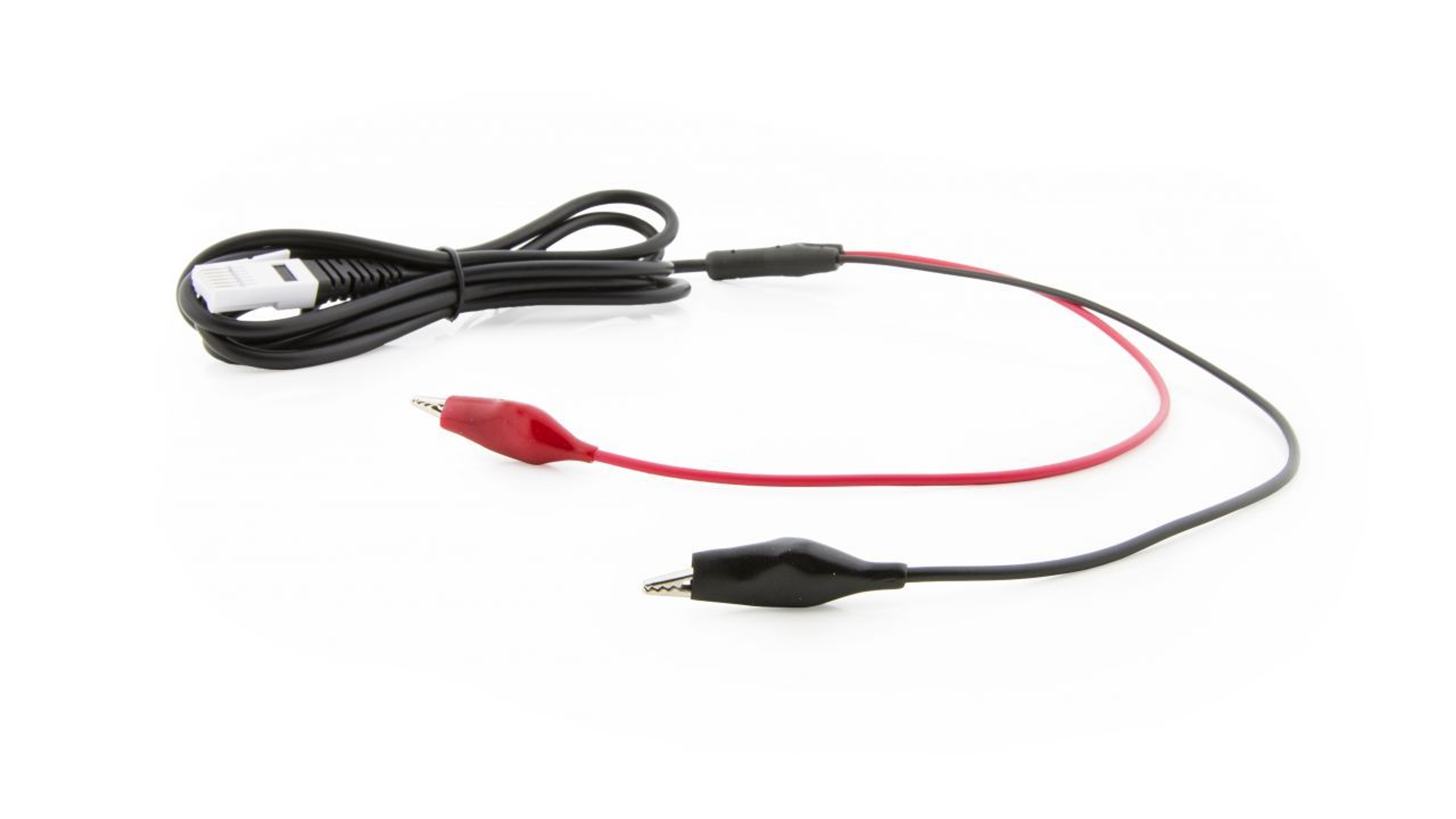

O Sensor de Tensão Vernier  é uma ferramenta simples e económica para medir diferenças de potencial em circuitos de corrente contínua (CC) ou alternada (CA) na faixa de ±10 V.


Características principais:
  • Faixa de medição: ±10 V.
  • Impedância de entrada: Igual à impedância de entrada da interface utilizada.
  • Tipo de sensor: Sensor bipolar com ligação direta ao ponto de terra da interface.

Compatibilidade: O VP-BTA é compatível com diversas interfaces e softwares da Vernier, incluindo:

  • LabQuest 2 ou LabQuest 3.
  • LabQuest Mini.
  • Go!Link.
  • LabQuest App.
  • Logger Pro.
  • Logger Lite.

Procedimento de utilização:

  1. Conexão: Ligue o sensor à interface apropriada.
  2. Configuração: Inicie o software de recolha de dados compatível.
  3. Preparação da amostra: Conecte os terminais vermelho e preto do sensor aos pontos do circuito onde deseja medir a diferença de potencial.
  4. Medição: Inicie a recolha de dados para monitorizar a tensão entre os pontos selecionados.
  5. Análise: Utilize o software para visualizar e analisar os dados recolhidos.

Cuidados a ter:

  • Proteção: Evite tocar nos terminais durante a medição para prevenir choques elétricos.
  • Conexões: Assegure-se de que as ligações estão firmes e corretas para obter leituras precisas.
  • Armazenamento: Guarde o sensor em local seco e seguro, longe de fontes de calor ou luz intensa.

Principais Atividades:

  1. Estudo de Circuitos Elétricos:
    • Medir a diferença de potencial em circuitos simples, como circuitos em série e paralelo, para entender como a tensão se distribui em cada componente.
    • Estudo de como a tensão muda ao alterar resistores ou outros componentes no circuito.
  2. Lei de Ohm:
    • Realizar experimentos para verificar a Lei de Ohm (V = IR), medindo a tensão em diferentes resistores e utilizando diferentes correntes. Isso ajuda a compreender a relação entre tensão, corrente e resistência em um circuito.
  3. Medição de Tensão em Fontes de Energia:
    • Medir a tensão de baterias, fontes de alimentação e outros dispositivos para verificar sua saída e compará-la com os valores esperados.
    • Analisar como a tensão de diferentes fontes de energia afeta o funcionamento de circuitos elétricos.
  4. Análise de Circuitos AC e DC:
    • Estudar as diferenças entre circuitos de corrente contínua (DC) e corrente alternada (AC), medindo a tensão em ambos os tipos de circuitos.
    • Analisar como a tensão varia ao longo de um ciclo em circuitos AC e como isso se relaciona com a frequência.
  5. Experimentos de Divisores de Tensão:
    • Montar circuitos divisores de tensão e medir a tensão em diferentes pontos do circuito para estudar como a tensão se divide de acordo com a resistência.
  6. Análise de Transientes de Tensão:
    • Estudar como as tensões podem mudar rapidamente em um circuito quando um componente é alterado ou quando ocorre uma falha no circuito.
    • Medir os transientes de tensão em circuitos quando há variações súbitas, como no caso de comutação de fontes de alimentação ou quando um circuito é desligado.
  7. Verificação de Equipamentos Eletrônicos:
    • Usar o sensor para verificar a tensão de componentes eletrônicos, como capacitores, diodos, transistores e outros componentes sensíveis.
    • Realizar testes para garantir que os componentes estão funcionando corretamente em suas faixas de tensão recomendadas.
  8. Análise de Tensão em Carga:
    • Medir a variação da tensão quando a carga em um circuito é alterada, como ao conectar e desconectar dispositivos de diferentes resistências.
  9. Experimentos de Potência Elétrica:
    • Realizar medições de tensão e corrente para calcular a potência elétrica em circuitos utilizando a fórmula P = V x I.
    • Estudar a eficiência de diferentes dispositivos elétricos, como motores ou lâmpadas, e como a tensão afeta o consumo de energia.
  10. Construção de Circuitos Complexos:
    • Projetar e construir circuitos mais avançados que envolvem várias fontes de tensão e medições precisas de diferenças de potencial em diferentes partes do circuito.

Aplicações em Educação:

  • O sensor é ideal para uso em salas de aula de física ou em laboratórios de ciências, onde estudantes podem aprender sobre circuitos elétricos, leis fundamentais da eletricidade e como as variáveis elétricas estão interconectadas.
  • Projetos de engenharia elétrica: A medição precisa da tensão é fundamental para o desenvolvimento de protótipos e testes de circuitos eletrônicos.

Este sensor é essencial para experimentações práticas em física, engenharia e eletrônica, permitindo que os estudantes compreendam melhor a teoria elétrica enquanto realizam medições em tempo real.


|
